Konfigurasi PPPTP (Point To Point Tunnel Protocol)


Nama: Muhammad Ardhi Andreansyah

KONFIGURASI PPPTP SERVER
Tanggal: Selasa, 03 Oktober 2017
Kelas: XII TKJ 2
SK/KD
No. JobSheet
Guru Produktif: Bang Maman




Assallamua'allaikum Wr.Wb ya saya disini ingin menjelaskan tentang konfigurasi PPPTP (Point To Point Tunnel Protocol) dan contoh Topologi di Bawah ini  ⇓ ⇓

1. TOPOLOGI


 Bahan-Bahan yang Di Gunakan:
  • VirtualBox
  • OS Mikrotik, Windows XP
  • GNS3
  • Pc/Laptop
  • Winbox
II. Tujuan Konfigurasi

Agar Siswa mampu memahami dan mengerti bagaimna cara konfigurasi PPPTP (Point To Point Tunnel Protocol)

Langkah-Langkah Kerja :

1. Buat Topologi di GNS3 yang akan di buat seperti contoh gmbar di atas
2. Jalankan topologi yang sudah kita buat tadi

Langkah selanjutnya......

3. Buat nama pada mikrotik yaitu : R1 = ISP
                                                     R2 = Kantor Pusat

4. Selanjutnya Atur di Wnbox di  "ISP" dengan memasukan IP Address :

    Ether 1 = 10.10.10.1/30
    Ether 2 = 20.20.20.1/30

 Contoh gambar sebagai berikut:


 5. Setelah itu selanjutnya kita atur di "Kantor Pusat" Dengan memasukan IP Address


     Ether 1 = 10.10.10./30
     Ether 2 = 172.20.1.1/24

Contoh gambar sebagai berikut :



6. Kemudian atur "DNS" dengan IP = > 8.8.8.8 dan 8.8.4.4 jangan sampai lupa ceklis setelahitu.

Contoh gambar sebagai berikut :

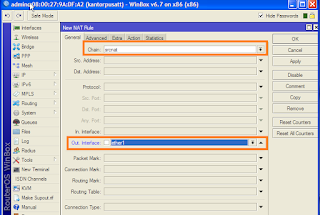

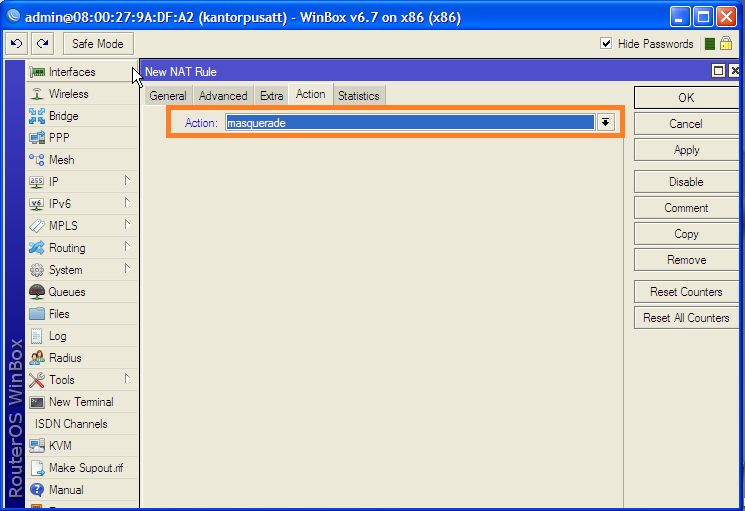

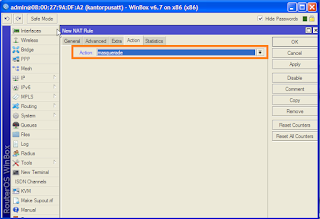

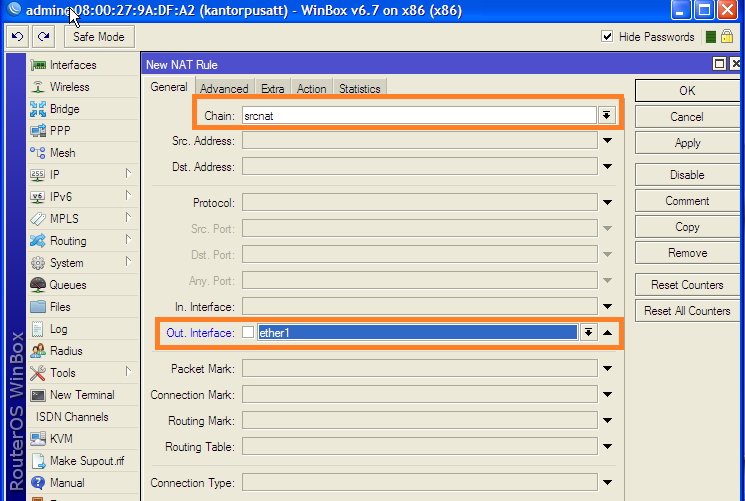

7. Selanjutnya kita atur "Firewal" di NAT lalu klik (+) kemudian pilih "Srcnat" kemudian pilih "Ether1" lalu
    Action pilih "Masquerade".

Contoh gambar sebagia berikut :

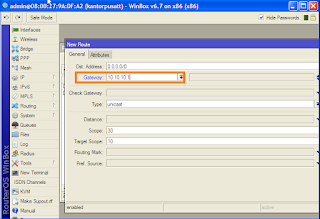

8. Selanjutnya Atur Routes dengan Gateway = 10.10.10.1

Contoh gambar sebagi berikut :


9. Setelah mengatur Routes,kita atur di "PPP" kemudian pilih "PPPTP SERVER" kemudian Ceklis Enable
    lalu klik apply + Ok.


10. Kemudian selanjutnya pilih "Secrets" Lalu isi daftar" sebagai berikut :
      Isi nama                       =   ANDREA
     Passwor                        =  1234
      Service                         =  PPPTP
      Profile                           =  Default
      Local Address               =  172.20.1.1
      Remote Address            = 172.20.1.3

Contoh gambar sebagai berikut :

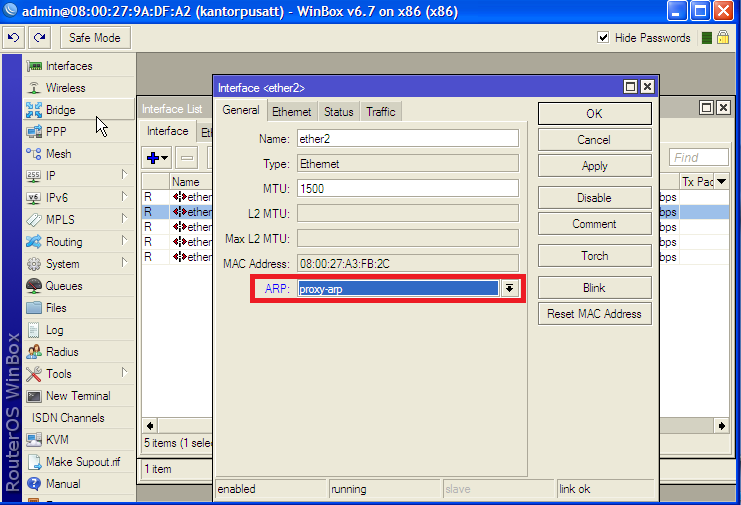

11. Kemudian masuk ke "Interfaces" lalu klik Ether2 kemudian klik "ARP" ganti menjadi "Proxy-Arp"
      kemudian klik Ok.

Contoh gambar sebagai berikut :


12. Langkah selanjutnya buka "Network Connections" Lalu klik Local Area Connections, lalu klik "properties" kemudian pilih "internet protocol TCP/IP" lalu atur IP Address.

IP ADDRESS  = 20.20.20.2
Netmask          = 255.255.255.252
Gateway          = 20.20.20.1

Dns Server       = 8.8.8.8 dan 8.8.4.4

Setelah Itu Klik OK

Contoh gambar sebagai berikut :


13. Selanjutnya masuk dengan Ke " Network Connection" kemudian pilih " Cretate a New Connection"


14. Kemudian pilih "Connect to the network at my workplace"

14. Selanjutnya Next pilih kembali " Virtual Private Network Connection"





15. Lalu kemudian next di dalam kolom "Company Name" yaitu isi dengan "To-Kantorpusat"




16. Selanjutanya isi "VPN Server Selection" dengan IP Address = 10.10.10.2 setelah itu klik OK.



Jangan Lupa Ceklis juga, dan kemudian Finish.

17. Langkah sealnjutnya buka Topologi di GNS3 yang kita buat tadi kemudian kita cabut kabel eo/4 - eo/3
      kemudian selanjutnya kita atur VPCS. Atur Vpcs dengan perintah "ip 172.20.1.2/24 172.20.1.1"
      Kemudian klik Enter.

Contoh gambar sebagai berikut :


III. HASIL KERJA

18. Lalu selanjutnya kita Ping ke
  • 172.20.1.1
  • 172. 20.1.2
  • 172.20.1.3
Contoh  gambar sebagai berikut :


IV. KESIMPULAN

Site To Site adalah Salah satu konfigurasi PPPTP yang sangat mudah di kerjakan asalkan mengerjkan dengan teliti dan benar dalam pengerjaan.
